Čtvrtá největší realizace vrtů pro tepelná čerpadla v historii České republiky! Od realizace v roce 2019 až do roku 2023 se jednalo o druhou největší realizaci vrtů pro tepelná čerpadla, která kdy byla provedena na území ČR.
Projekt ČSOB - HHQ, část geotermální vrty a propojení, připravovala společnost ARTEG s.r.o. od studie, přes TRT měření, vyhotovení DÚR/DSP až po realizační dokumentace (DPS).
V roce 2019 byla dokončena část geotermální vrty a primární okruh. Jednalo se ve své době 2. největší realizace vrtů pro tepelná čerpadla, která kdy byla provedena na území České republiky. Pro regionální centrálu Československé obchodní banky v Hradci Králové, objekt HHQ, dodávala společnost GE-TRA s.r.o. geotermální sondy o celkové délce 19.180 m vrtů v provedení JANSEN Shark. Pro realizaci propojení bylo dodáno 7.500 m potrubí, 210 ks Y-setů 40-40-50 a 1.070 kusů elektrotvarovek +GF+. Vše bylo propojeno přes prostupové systémy GT-Floor (5 ks) do 4 energetických bloků. Následně byl celý systém, včetně horního úseku plněn 115.000 litry kapaliny na bázi etylenglykolu (30%).
Odkaz na odborný článek: Časopis KONSTRUKCE - ČSOB Hradec Králové

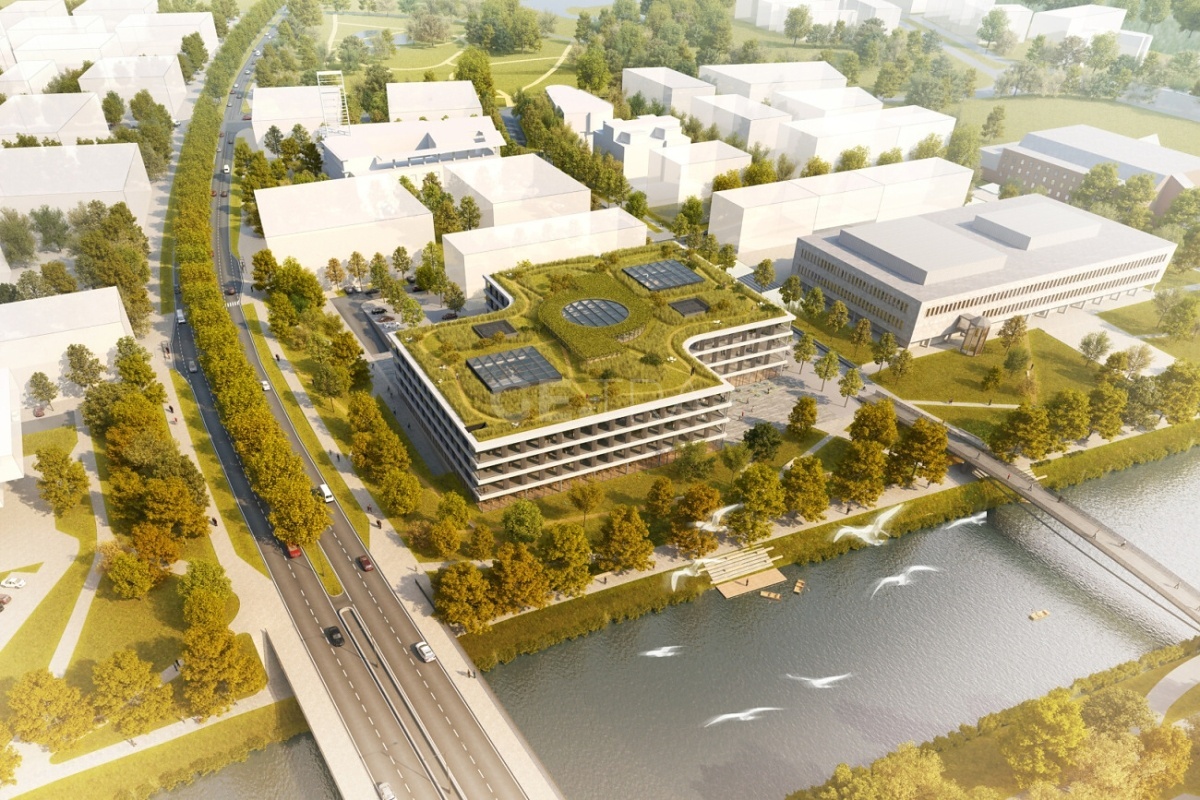

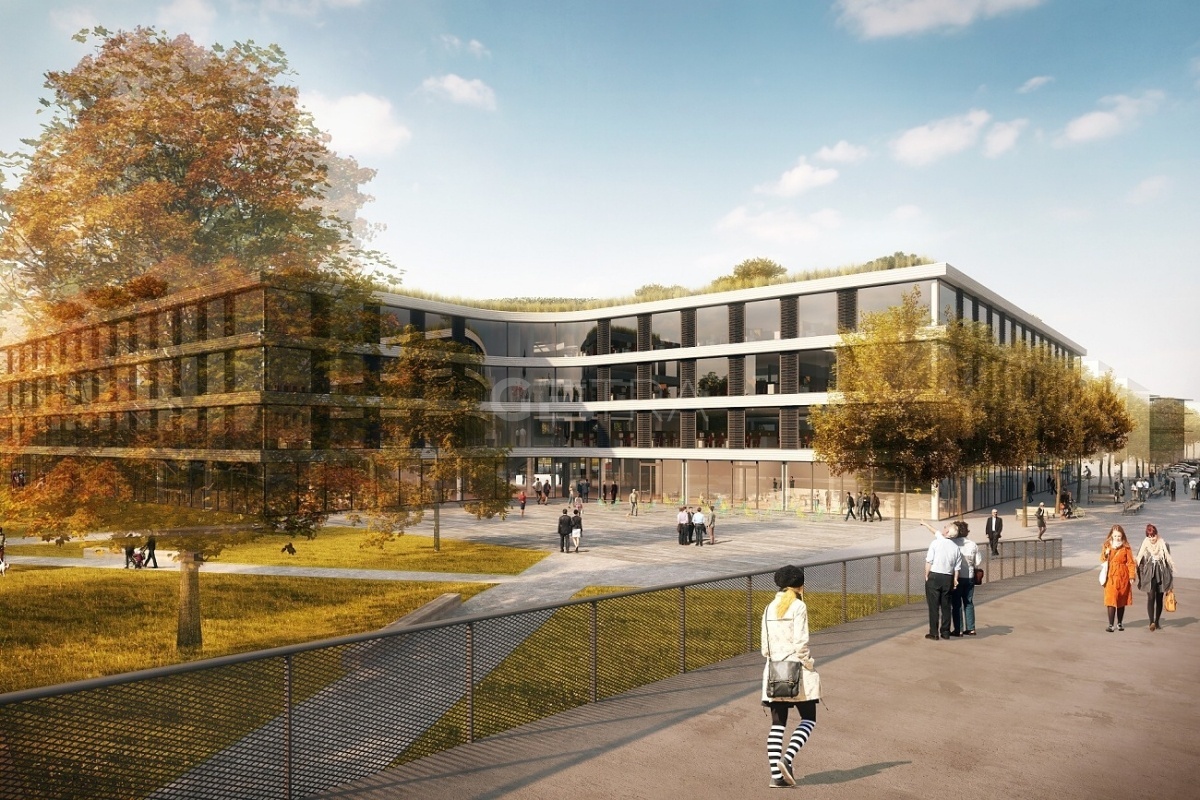

Regionální centrála ČSOB – HHQ od Projektil architekti byla dokončena v roce 2021. Je umístěna na nábřeží řeky Labe v Hradci Králové a navazuje na principy a charakteristiky definované Kampusem ČSOB v pražských Radlicích. Stavba reaguje na lokální kontext nábřeží a rovněž je iniciátorem pozitivní změny v rozvoji území Aldis. Budova má celkem 5 nadzemních poschodí, přičemž páté ustupující patro je funkčně navázané na střešní zahradu. Parter je koncipován jako poloveřejný, veřejnosti je přístupná například restaurace a kavárna. Energie pro vytápění a chlazení je získávána tepelnými čerpadly ze systému 107 zemních vrtů o hloubce 180-200 m. Díky své celkové koncepci budova získala nejvyšší úroveň certifikace LEED Platinum a je jedním z nejmodernějších kancelářských objektů v Evropě ( ČSOB HHQ - Regionální centrála v Hradci Králové ).
PODROBNOSTI REALIZACE
- Vystrojení vrtů: 105x 180-200 m v provedení 4x 40x3,7 mm JANSEN Shark (PN16, SDR11)
- Množství injektážní směsi: 280.000 kg
- Horizontální rozvody: Celková délka 7.500 m potrubí 50x4,6 mm PE-RC STRONG EXTRA
- Sdružení vrtného pole: Sdruženo do 4 sběrných míst a 5x GT-Floor systémů
- Prostupy do objektu: Prováděné skrze vodotěsné GT-Floor prostupy pro bílou vanu
- Kapalina: 35.000 litrů koncentrátu kapaliny na bázi etylenglykolu.
- Provedení 4x TRT měření
- Kompletní vrtné pole se kompletně nachází pod objektem HHQ
Stavba byla prováděná 8-10 metrů pod úrovní Labe, které protéká pouhých 50 metrů od místa realizace. Toto specifické prostředí vyžadovalo pečlivé plánování a zvýšenou pozornost pro zajištění bezpečnosti a spolehlivosti systému.
ZÁKLADNÍ ÚDAJE O BUDOVĚ
Architekt: Projektil architekti
Autoři: Adam Halíř, Roman Brychta
Generální dodavatel: Syner
Architektonický návrh: 2015
Projekt: 2016 - 2019
Realizace: 2019 - 2021
Hrubá podlažní plocha nadzemních podlaží: 25 200 m2
Počet standardních pracovišť: 1 000
