Thermal Response Test (TRT) je doporučován jako vhodná metoda pro provádění měření u větších instalací, jejichž tepelné ztráty převyšují 50 kW. Prostřednictvím tohoto testu lze získat podrobnější informace o tepelné vodivosti podloží, tepelném odporu vrtu a neovlivněné teplotě podloží, což představuje klíčový faktor pro optimalizaci výkonu tepelného výměníku.
Pro výpočet potřebného rozsahu pole energetických sond jsou běžně využívány specializované programy numerických a analytických modelovacích softwarů, což umožňuje přesnější stanovení parametrů a zajištění efektivního využití tepelných zdrojů.
V rámci nabídky TRT nejsou k dispozici pouze standardní měření, ale i různé doplňkové služby, jež jsou detailně popsány níže. Tyto služby poskytují dodatečné informace a analýzy, které mohou být klíčové pro celkovou optimalizaci systému a dosažení maximální energetické účinnosti.
ÚDAJE O VÝKONU TRT-ZAŘÍZENÍ (VÝTAH)

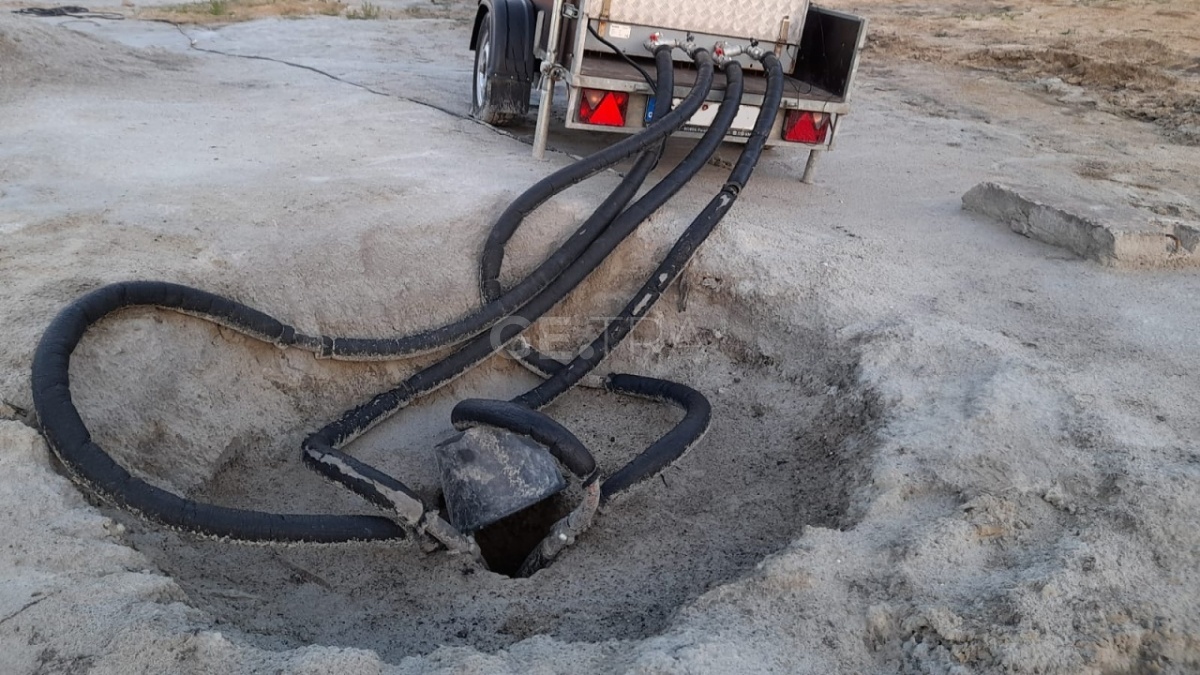

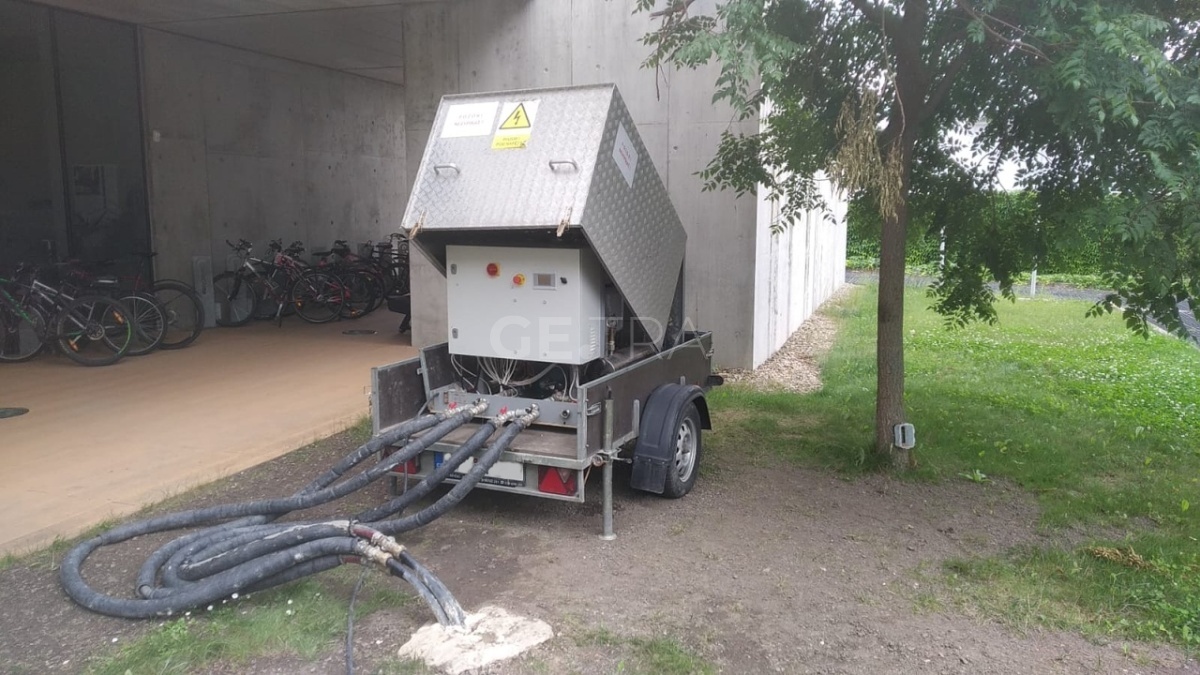

TRT-z zařízení, umístěné na přívěsu, je koncipováno pro snadné přiblížení k průzkumnému vrtu. Jedná se o kompletně vybavenou jednotku s minimálně 100 m délkou vedení pro médium, zahrnující připojení k elektrické energii a vodě. Zařízení disponuje nastavitelným topným výkonem, kontinuálními oběhovými čerpadly a ukazateli teploty na vstupu, výstupu a okolí. Díky možnosti dálkového pozorování umožňuje sledování měření a včasné upozornění na případné výpadky v měřicím procesu.
POŽADAVKY NA STAVENIŠTĚ PRO TRT
Pro optimální průběh Thermal Response Test jsou stanoveny následující požadavky na staveniště:
- Doba tuhnutí injektážní směsi: Po odvrtání průzkumného vrtu je minimálně nutné zajistit dobu tuhnutí injektážní směsi po dobu nejméně 7 dní.
- Naplnění sond vodou: Sondy je třeba naplnit vodou, aby bylo dosaženo optimálních podmínek pro měření.
- Přístupnost k testované sondě: Zajištění přístupnosti k testované sondě s minimální šířkou příjezdové cesty 2,0 m a vyhrazenou plochou pro umístění testovacího zařízení přímo vedle sondy (minimálně 1,5 x 1,5 m).
- Elektrické připojení: Poskytnutí bezplatného elektrického připojení s parametry 380 V (32 A jistič) v maximální vzdálenosti do 100 m bez přerušení po celou dobu trvání testu (72 hodin).
- Přívod vody: Poskytnutí bezplatného napojení na vodu v maximální vzdálenosti 100 m.
PROVEDENÍ TRT
1. Thermal-Response-Test (TRT):
• Příjezd a Odjezd:
-
- Zajištění plynulého příjezdu TRT zařízení na staveniště.
- Postavení a rozložení zařízení podle specifikací.
- Realizace veškerých přípravných úkonů.
• Provedení TRT (72 hodin):
-
- Spuštění TRT na hotových sondách s kontinuálním zaznamenáváním všech naměřených dat.
- Dálkové pozorování průběhu testu pro monitorování v reálném čase.
• Výpočet a Hodnocení:
-
- Výpočet tepelné vodivosti v celé délce sondy.
- Stanovení termického odporu vrtu a neovlivněné teploty podloží.
- Vyhodnocení TRT ve formě zprávy (tištěná a digitální).
2. Hloubkově orientovaný Thermal-Response-Test:
• Rozšíření TRT: Stejný postup jako u TRT + měření tepelné vodivosti pro čtyři místa vrtu v různých hloubkách.
3. Výpočet pole zemních sond (analytické – EED):
• Dimenzování/Modelování:
-
- Analytické dimenzování/modelování zemních sond na základě výsledků TRT a klíčových dat o budově.
- Výpočet dlouhodobých teplotních poměrů.
- Určení vhodného počtu a umístění sond.
• Zpráva: Vytvoření modelové zprávy (tištěná a digitální).
4. Výpočet pole zemních sond (numerické – FEFLOW):
• 3D Dimenzování/Modelování:
-
- Numerické dimenzování/modelování zemních sond na základě výsledků TRT a komplexních dat o budově a prostoru.
- Sběr dat, vytvoření geologického/hydrogeologického/hydrodynamického modelu.
- Diskretizace a kalibrace modelu.
• Modelování: Modelování dlouhodobého časového a prostorového chování.
• Zpráva: Vytvoření modelové zprávy s množstvím barevných vizualizací (tištěná a digitální).
5. Výpočet potrubní sítě:
• Výpočet Ztrát třením: Výpočet ztrát třením v potrubí pro nejméně výhodnou větev pro dimenzování tepelného čerpadla.
• Zpráva: Vytvoření zprávy (tištěná a digitální).
6. Vyřízení povolení pro vrty:
• Administrativní Proces: Na požádání vyřízení veškerých povolení pro průzkumný vrt a plánované vrtné pole.
7. Stavební dozor:
• Odborný stavební dozor: Podle potřeby/zájmu zajištění odborného stavebního dozoru.
Tímto postupem je zaručena systematická realizace Thermal-Response-Test a dalších souvisejících činností s důrazem na přesnost a efektivitu celého procesu.
